產品描述：

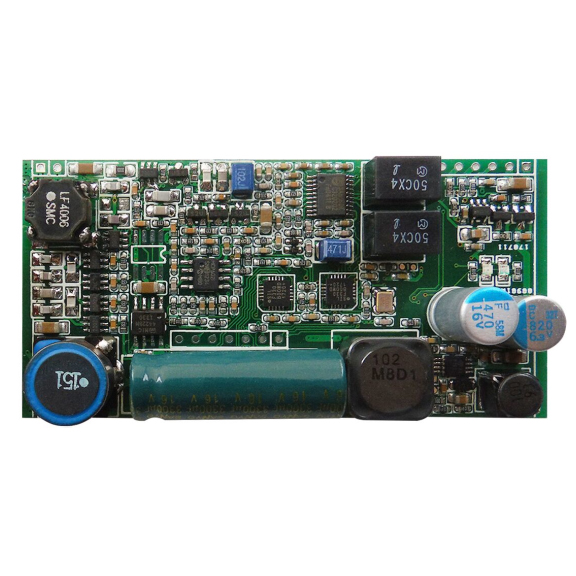

JY-LD61系列模塊與天線采用分體式設計，方便用戶集成到稱重臺、擠奶臺、門禁、自動飼喂站等自動化設備及半導體行業的RFID系統； |
|
工作頻率134.2kHz，穿透性強，支持HDX半雙工和FDX-B全雙工格式； |
可識讀所有低頻 電子耳標、魚類芯片、管道標簽、CID載體、RI-TRP-DR2B系列標簽，符合ISO11784/5國際標準協議； |
配25cm直徑天線，讀魚類芯片15-30cm，HDX半雙工耳標65cm，F(xiàn)DX-B全雙工耳標40cm，地下管道標簽180cm； |
配100cm*100cm天線，讀HDX半雙工耳標可達80cm，天線可定制； |
UART通信接口，TTL電平輸出，操作簡單； |
|
技術參數：
極限參數:
工作溫度：-20℃~+85℃
貯存溫度：-40℃~+125℃
供電電壓(vcc to vss)：-0.3V~+5.5V
電源管腳對地電壓：-0.3V~+5.8V
信號管腳對地電壓：-0.3V~+3.5V
每個管腳最大IOL：±2mA
相對濕度：5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。
管腳說明:
JY-LD6100模塊管腳說明列表如下：
相關應用：
專給行業配套廠家生產讀卡設備使用，廣泛應用于稱重臺、擠奶臺、門禁、自動飼喂站、魚類洄游監測、城市地下管道巡檢和工業自動化應用領域等。
開發文檔：
JY-LD6100遠距離讀卡模塊開發文檔（HDX）
