產品詳情

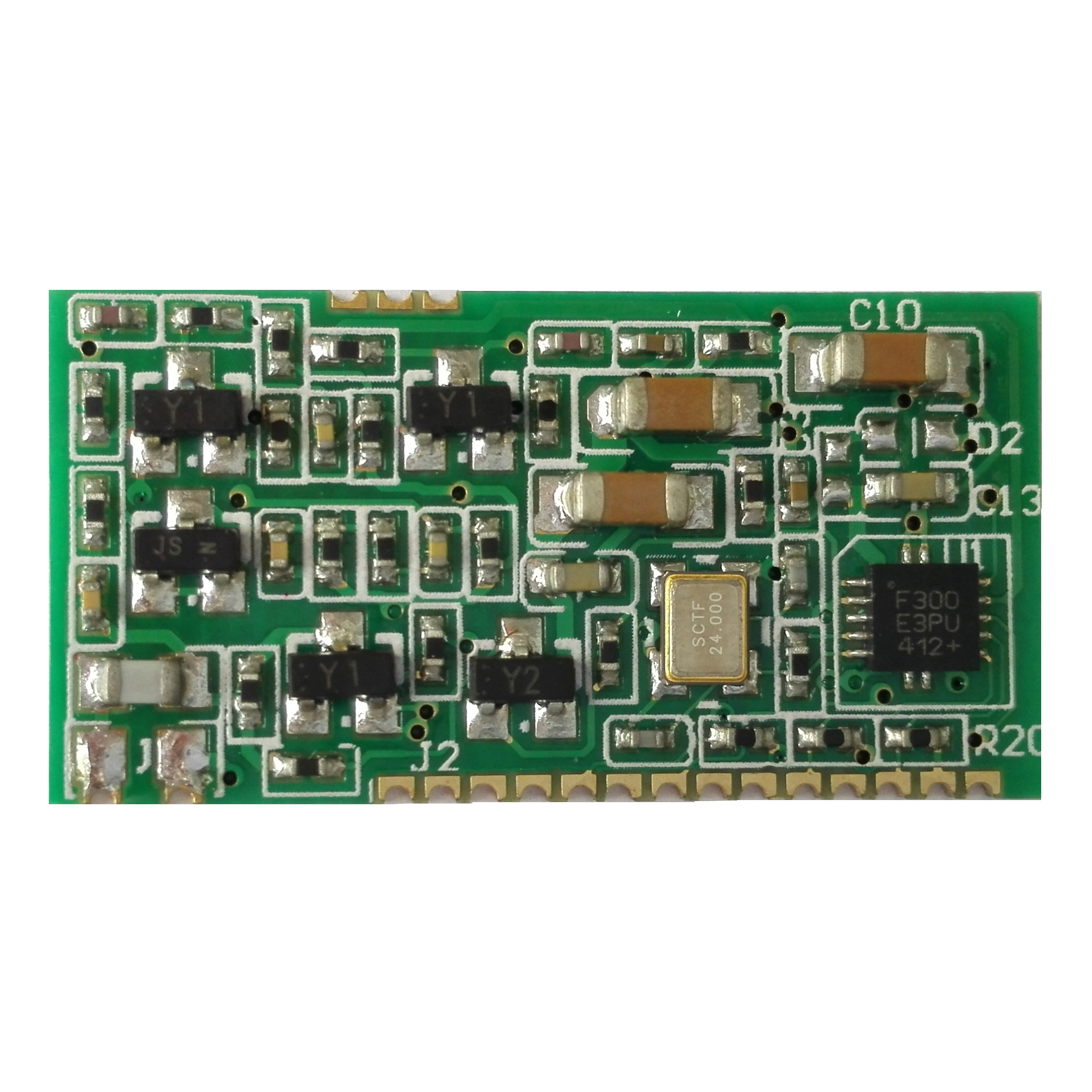

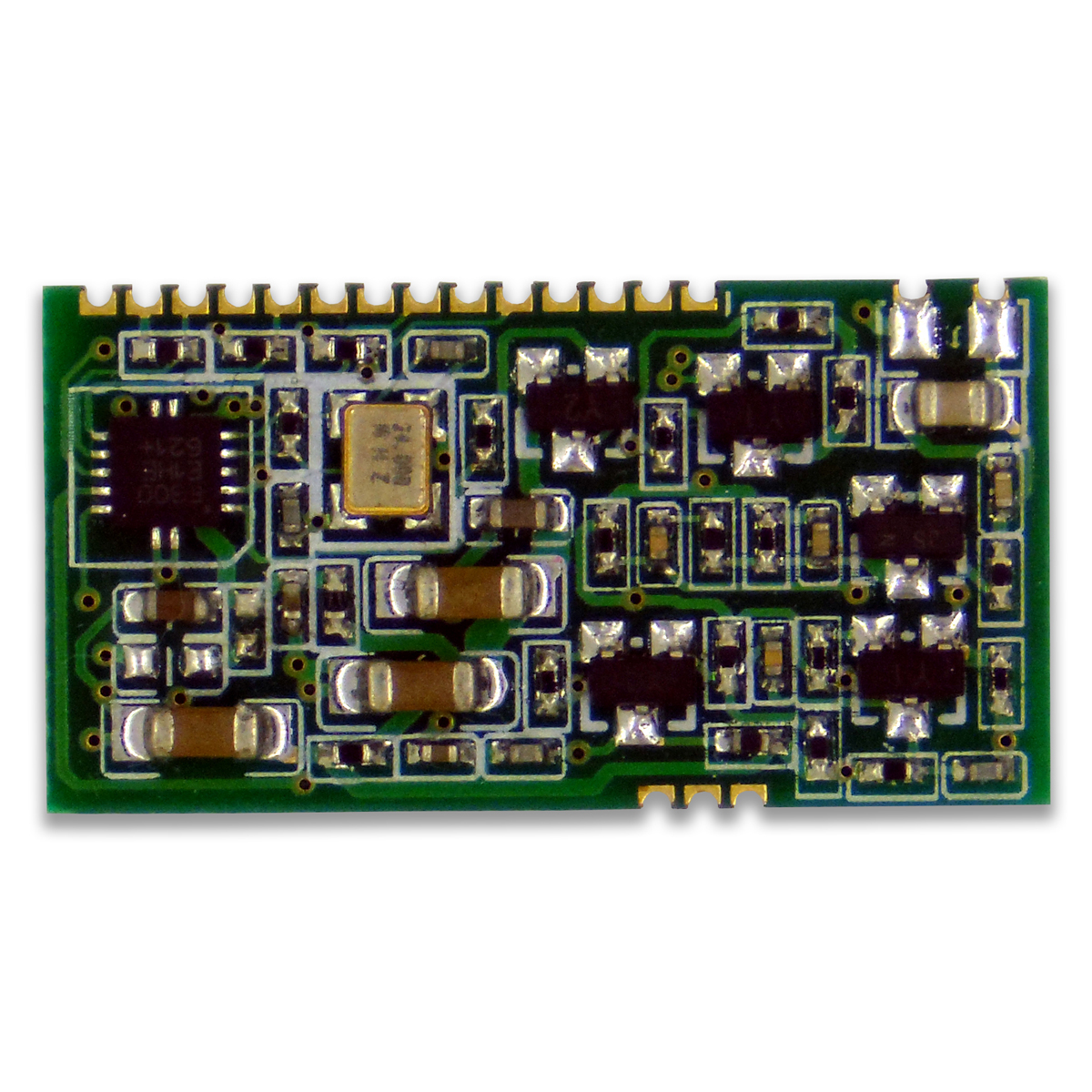

◆JY-LS6930是廣州健永信息科技有限公司開發的低頻ID卡讀卡模塊，支持TK、EMID及其兼容卡；
◆采用貼片式安裝，體積小巧，易于集成到PDA等手持設備中；

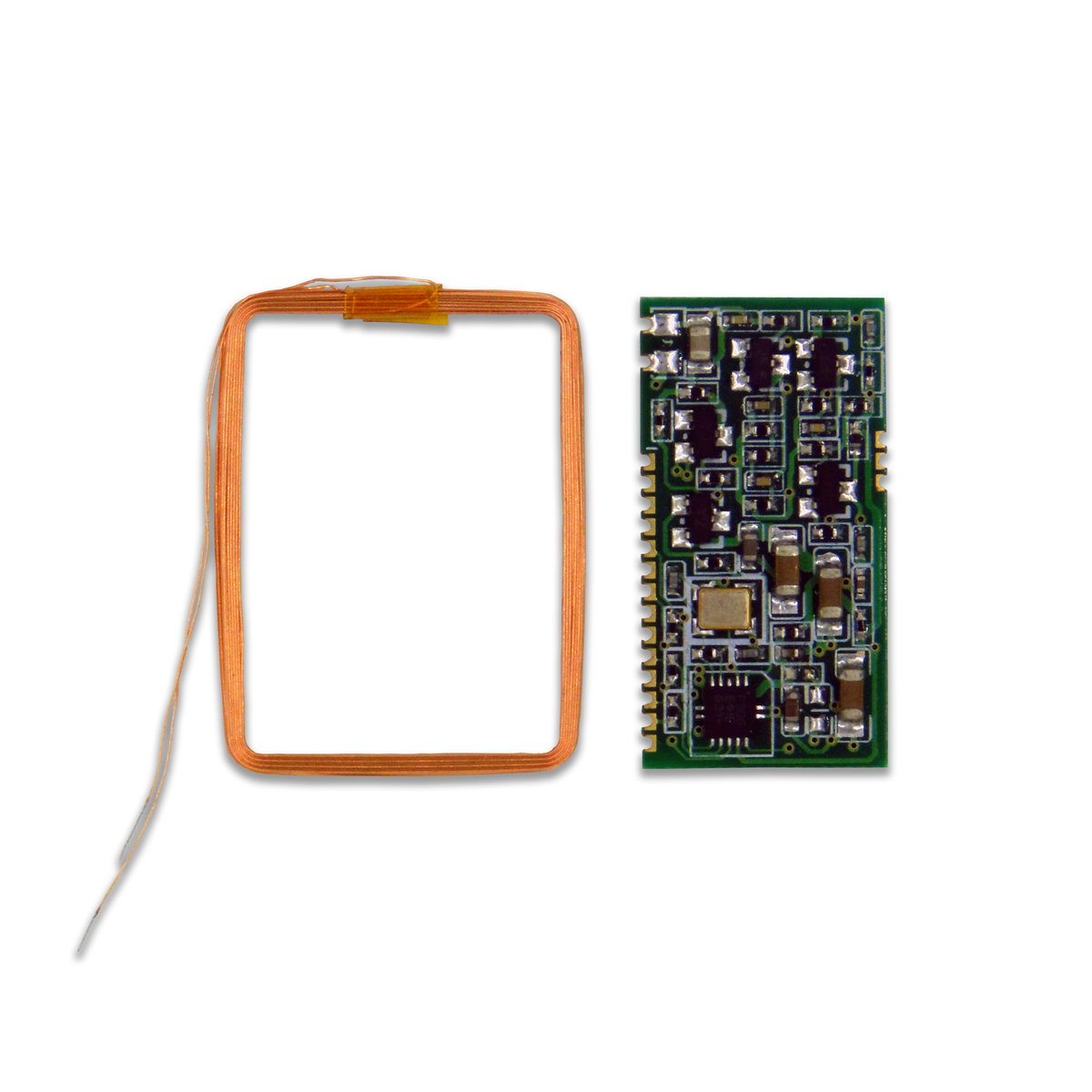

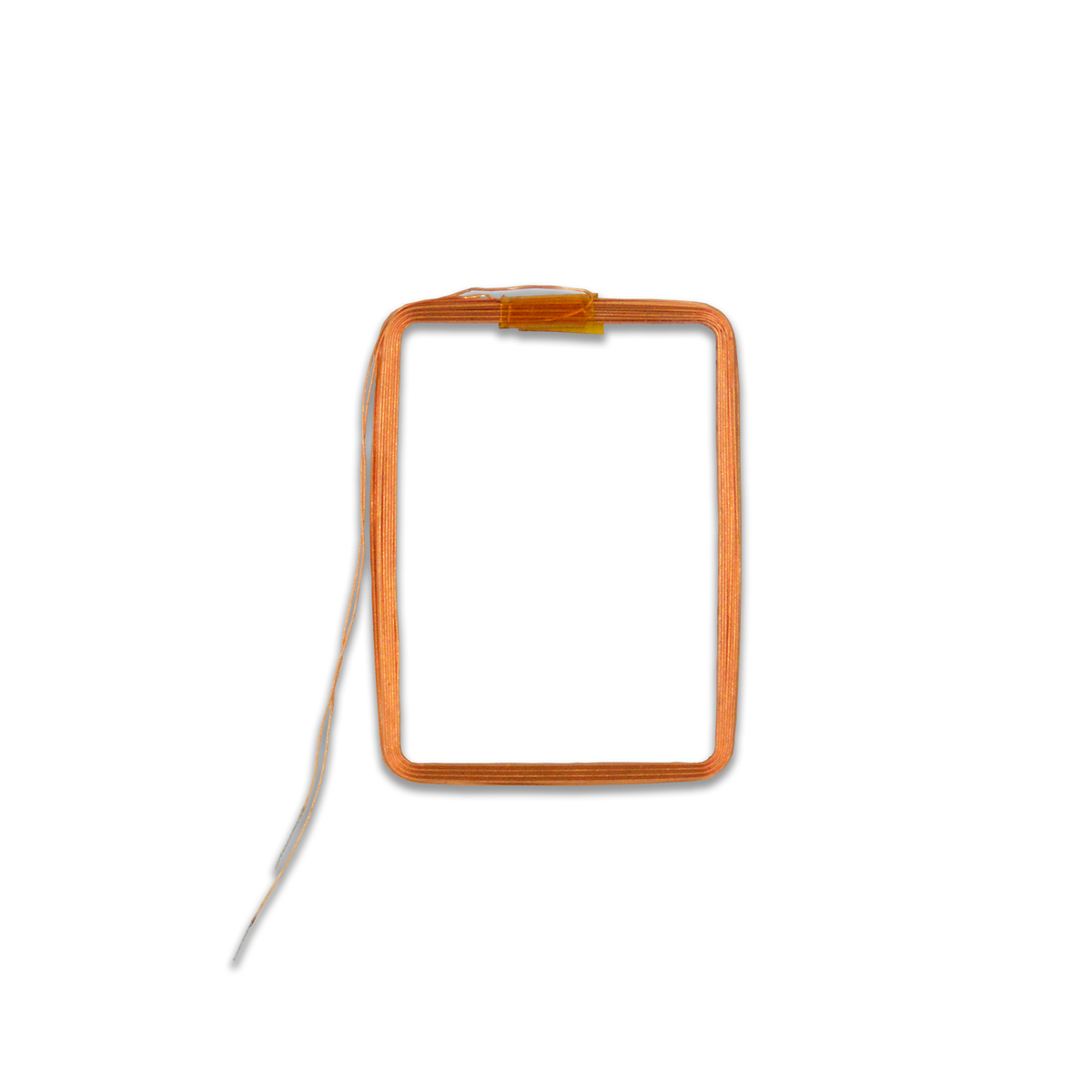

◆配套21mm*28mm方形天線，性能穩定，可靠性強；
◆UART通信接口，TTL電平，操作簡單。
工作頻率 | 125kHz |
支持協議 | ISO11784/5 |
讀取距離 | 5cm |
讀卡格式 | EMID、TK |
讀卡芯片 | 軟解碼 |
工作功耗 | ＜0.2w |
讀取時間 | 100毫秒 |
接線方式 | 郵票孔貼片式 |
工作電壓 | 3.3V |
通信接口 | UART |
波特率 | 9600 bps |
規格尺寸 | 27.71mm*14.63mm*2mm |
工作溫度 | -20℃~+85℃ |
環境濕度 | 5%~95% |
極限參數:
工作溫度：-20℃~+85℃
貯存溫度：-40℃~+125℃
供電電壓(vcc to vss)：-0.3V~+4.2V
管腳對地電壓：-0.3V~+5.8V
每個管腳最大IOL：±2mA
相對濕度 ： 5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。
管腳說明:
?JY-LS6930模塊采用郵票孔連接方式，可像貼片器件一樣直接焊接到PCB板上。
?
相關應用：
防偽防盜、 門鎖門禁系統、電子門票、水電管理、車輛管理、倉儲管理、資產管理、生產線自動化管理、 物料運輸管理、 鐵路巡檢等
開發文檔：
JY-LS6930低頻RFID模塊使用說明書.pdf
