產品詳情

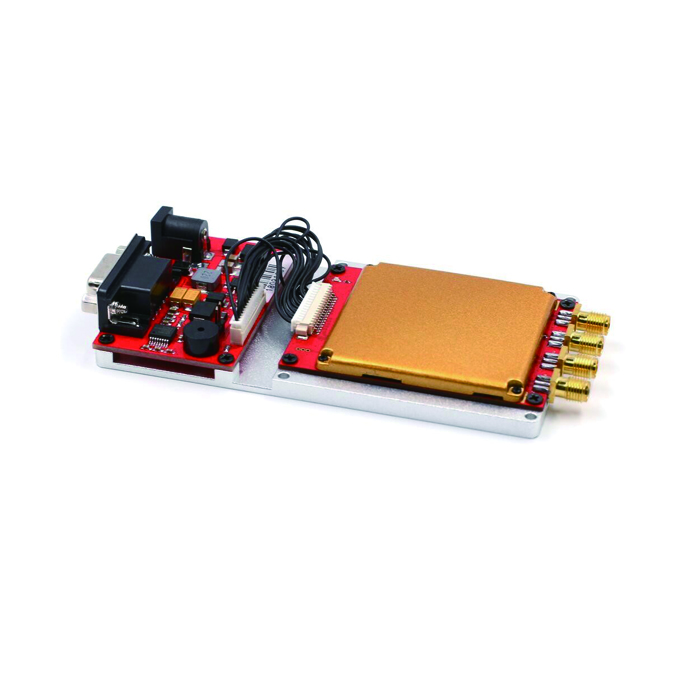

◆JY-U6730是一款高性能的UHF超高頻端四口RFID模組，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
◆完全自主知識產權設計，精致小巧設計，滿足多種應用場合需求。
◆工作頻率840～960MHz（可以按不同國家或地區要求調整）；輸出功率達至33dBm（可調）；
◆基于Impinj R2000讀寫引擎設計，充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽；
◆以廣譜跳頻（FHSS）或定頻發射方式工作，支持RSSI功能，峰值標簽巡查速度大于700張/秒；
◆支持4個外接SMA天線接口，支持天線檢測；
◆支持應答工作模式和實時巡查工作模式；
◆ 標簽緩存容量：1000張@最長96bitsEPC；
◆支持EPC和TID兩種防沖突模式；
◆支持RS232通訊接口；
◆提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發；
◆產品尺寸：125mm*61mm*12mm
◆產品重量：120g
電特性
l極限參數
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 16 | V |
工作溫度 | TOPR | -20～+55 | ℃ |
貯藏溫度 | TSTR | -20～+85 | ℃ |
l規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
項目 ITEM | 符號 | 最小 | 典型 | 最大 | 單位 |
電源電壓 | VCC | 8 | 9 | 12 | V |
工作電流 | IC |
| 0.5 | 1.2 | A |
工作頻率 | FREQ |
| 902~928 |
| MHz |
尺寸 | L x W x H |
| 125 x61 x12 |
| mm |
接口
l電源接口DC JACK
序號 | 符號 | 描述 |
Central | PWR | 正9V電源 |
Outer | GND | 地 |
l串行通訊接口RS232 （DB9 Female）
序號 | 符號 | 描述 |
1 | NC | 保留 |
2 | TXD | 串行通訊數據輸出 |
3 | RXD | 串行通訊數據輸入 |
4 | NC | 保留 |
5 | GND | 信號地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
lSMA天線接口： ANT1~ANT4
機械圖紙：
